Maßstab eines PDF-Bauplans kalibrieren

In PolyPDF 1.5.1 werden neue metrische Abmessungen standardmäßig auf Millimeter festgelegt. Vorhandene Dokumente behalten ihre expliziten Anzeigeformate bei und metrische Fläche und Volumen bleiben in Quadrat- und Kubikmetern. Durch die Änderung der angezeigten Einheit wird der Seitenmaßstab nicht festgelegt: Überprüfen Sie nach jeder Änderung des Maßstabs oder der Einheit eine bekannte Abmessung.

Wenn im Schriftfeld eindeutig ein Maßstab angegeben ist und die Größe der PDF-Datei nicht geändert wurde, verwenden Sie die entsprechende architektonische, technische oder metrische Voreinstellung. Wenn der Maßstab fehlt, wurde das Blatt möglicherweise gescannt oder Sie können nicht feststellen, dass die Datei noch mit der geplotteten Größe übereinstimmt. Führen Sie stattdessen eine Kalibrierung anhand einer Abmessung durch, die Sie überprüfen können. Eine gezeichnete Kalibrierung verwendet die tatsächlich in dieser PDF-Datei vorhandene Geometrie, weshalb dies der sicherere Weg für eine unsichere Datei ist.

• Bevorzugen Sie ein langes, gerades Referenzmaß. Derselbe Endpunktfehler ist bei einer langen Spanne prozentual kleiner als bei einer kurzen.
• Verwenden Sie eine Bemaßung, deren Wert explizit in der Zeichnung gedruckt wird. Schließen Sie es nicht von einer Tür, einem Gitter oder einem Objekt ab, das nur scheinbar normal ist.
• Zoomen Sie hinein und aktivieren Sie „An Inhalt ausrichten“, wenn die Referenzendpunkte mit der Vektorliniengrafik übereinstimmen. PolyPDF meldet, wenn einer oder beide Kalibrierungsendpunkte nicht eingerastet wurden.
• Kalibrieren Sie die Seite, die Sie tatsächlich messen. PolyPDF speichert die Seitenkalibrierung pro Seite, anstatt davon auszugehen, dass jedes Blatt in einem Satz einen gleichen Maßstab hat.

1. Öffnen Sie das PDF und navigieren Sie zu der Seite, die Sie messen möchten.
2. Öffnen Sie das Bedienfeld „Maße“, wählen Sie die Ansicht „Maßstab“ und bestätigen Sie die auf der Karte „Seitenmaßstab“ angezeigte Seitenzahl.
3. Wählen Sie unter „Das Blatt funktioniert nicht“ die Option „Anhand der Zeichnungslinie kalibrieren“.
4. Klicken oder ziehen Sie vom ersten bekannten Endpunkt zum zweiten. Verwenden Sie nach Möglichkeit eine horizontale oder vertikale Spanne, da die Endpunkte normalerweise leichter zu identifizieren sind.
5. Geben Sie unter „Seitenmaßstab kalibrieren“ den realen bekannten Abstand ein. Wenn das Fuß-und-Zoll-Format aktiv ist, wird der bloße Wert 20 als 20 Fuß gelesen.
6. Vergewissern Sie sich, dass auf der Karte „Kalibriert“ steht und das erfasste Verhältnis in PDF-Punkten pro Basiseinheit angezeigt wird.
7. Wechseln Sie zu einem Längenmesswerkzeug und messen Sie ein zweites beschriftetes Maß, das nicht zur Kalibrierung verwendet wurde.

Ein grüner Status „Kalibriert“ bedeutet, dass eine Waage gespeichert wurde. Dies bedeutet nicht, dass die Linie oder der eingegebene Abstand richtig waren, weshalb die zweite bekannte Dimension wichtig ist.

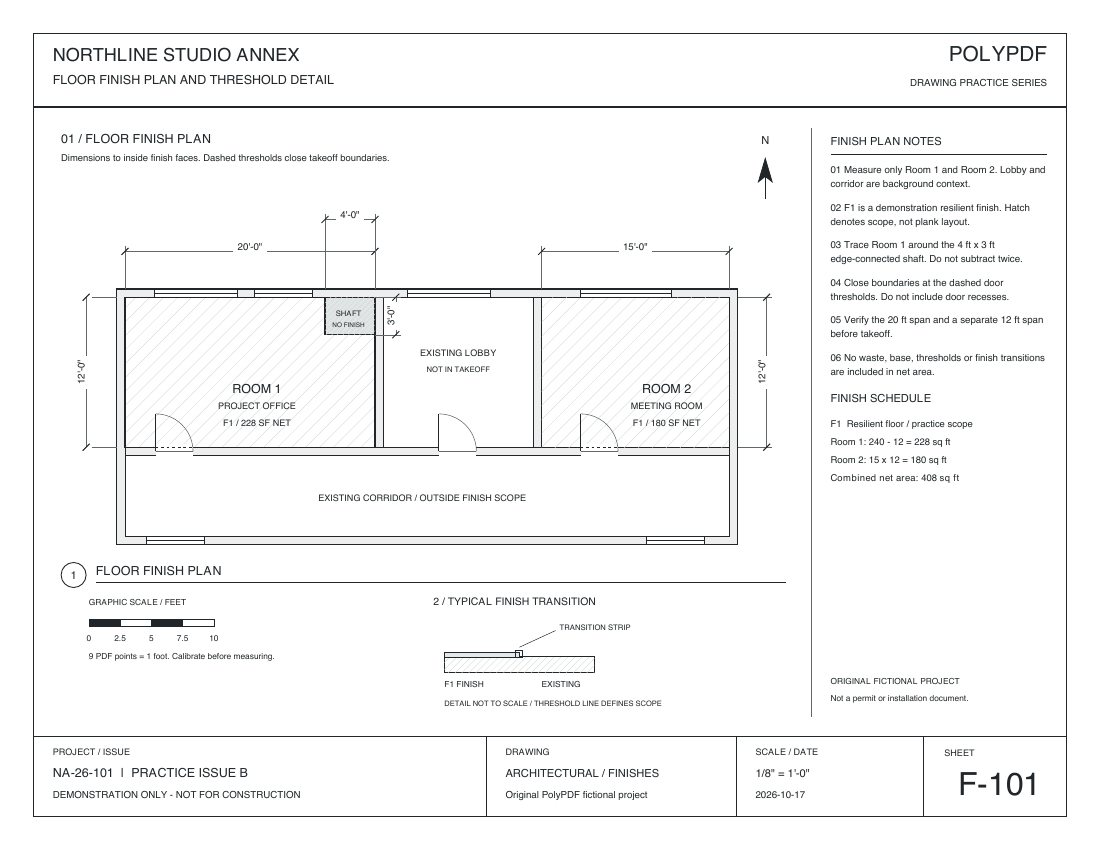

Das Musterblatt druckt eine horizontale Abmessung von 20′-0″ auf den Hauptplan. Durch das Einrasten der beiden Endpunkte werden genau 360 PDF-Punkte erfasst. Durch die Eingabe von 20 Fuß wird die Seitenkonvertierung explizit vorgenommen, anstatt davon auszugehen, dass der gedruckte 1/4-Zoll-Maßstab den Export oder das Scannen überstanden hat.

Diese unabhängige vertikale Messung zeigt genau 12′-0″ an und stimmt mit der aufgedruckten Abmessung auf dem Blatt überein. Führen Sie bei Ihren eigenen Zeichnungen die gleiche Prüfung an einem zweiten beschrifteten Abschnitt durch und unterbrechen Sie die Untersuchung, wenn das Ergebnis außerhalb der Toleranz liegt, die Ihre Mengenermittlung erfordert. Die Genauigkeit hängt von der Zeichnung selbst, der von Ihnen festgelegten Kalibrierung und der Platzierung der einzelnen Endpunkte ab.

Bei einem mehrseitigen Satz kopiert „Skalierung zu weiteren Seiten hinzufügen“ die aktuelle Kalibrierung in den von Ihnen gewählten Seitenbereich. Nutzen Sie diesen Komfort nur, wenn diese Seiten tatsächlich den gleichen Maßstab haben. Ein Deckblatt, ein vergrößerter Plan oder eine Detailseite können sich unterscheiden, selbst wenn sie in derselben PDF gebündelt sind.

Wenn eine Seite ein Detail oder eine Vergrößerung in einem anderen Maßstab enthält, kann das Bedienfeld „Bereiche skalieren“ von PolyPDF einen separaten Maßstab innerhalb dieses Umrisses definieren. Eine dort erstellte Messung speichert eine Momentaufnahme der verwendeten Regionsskala, sodass spätere Änderungen nicht stillschweigend eine aufgezeichnete Größe neu darstellen.

Eine Kalibrierung führt zu einer proportionalen Konvertierung für die Seite oder Region. Es kann ein PDF mit einheitlicher Größenänderung korrigieren, da sich jede Länge um den gleichen Faktor ändert. Es kann keine ungleichmäßige Scanverzerrung, eine perspektivisch fotografierte Seite, ein verzerrtes Original oder unterschiedlich stark gedehnte Teile eines Blattes reparieren.

• Überprüfen Sie einen zweiten Bereich weit entfernt von der Kalibrierungslinie und überprüfen Sie sowohl die horizontalen als auch die vertikalen Referenzen, wenn es sich bei der Datei um einen Scan handelt.
• Wenn eine Richtung übereinstimmt und die andere nicht, mitteln Sie den Fehler nicht in einer einzigen Skala. Besorgen Sie sich eine bessere Quelle oder beschränken Sie die Arbeit auf eine dokumentierte lokale Region und geben Sie die Einschränkung an.
• Verwenden Sie den angezeigten Zoom-Prozentsatz nicht als Zeichnungsmaßstab. Zoom ändert die Bildschirmgröße, nicht die PDF-Raumgeometrie, die bei der Messung verwendet wird.
• Mischen Sie keine Werte von kalibrierten und nicht kalibrierten Seiten. In PolyPDF 1.4.0 meldet eine unkalibrierte Seite physische PDF-Punkte oder quadratische Punkte, anstatt einen realen Maßstab zu erfinden.

1. Bestätigen Sie die Seite und die Revision.
2. Wählen Sie die angegebene Maßstabsvoreinstellung oder zeichnen Sie eine bekannte Kalibrierungslinie.
3. Überprüfen Sie die gespeicherten Einheiten und den Seitenmaßstabsstatus.
4. Messen Sie eine andere bekannte Spanne.
5. Überprüfen Sie eine zweite Richtung, wenn die Quelle gescannt wird.
6. Erstellen Sie Maßstabsbereiche für unterschiedlich skalierte Details.
7. Verfolgen Sie erst dann Längen, Flächen, Umfänge oder Zählungen und exportieren Sie das Arbeitsblatt.

Die kostenlose Edition beinhaltet die Kalibrierung und bis zu drei handerstellte Messungen pro Dokument. Die Symbolsuche ist in der aktuellen Version ein separater PolyPDF Pro-Workflow.
