كيفية معايرة مقياس مخطط PDF

في PolyPDF 1.5.1، الأبعاد المترية الجديدة هي المليمترات بشكل افتراضي. تحتفظ المستندات الموجودة بتنسيقات العرض الصريحة، وتظل المساحة المترية والحجم بالمتر المربع والمكعب. لا يؤدي تغيير الوحدة المعروضة إلى إنشاء مقياس الصفحة: تحقق من البعد المعروف بعد أي تغيير في المقياس أو الوحدة.

إذا كانت كتلة العنوان تشير بوضوح إلى المقياس ولم يتم تغيير حجم ملف PDF، فاستخدم الإعداد المسبق المعماري أو الهندسي أو المتري المطابق. إذا كان المقياس مفقودًا، فربما تم مسح الورقة ضوئيًا، أو لا يمكنك التأكد من أن الملف لا يزال مطابقًا للحجم المرسوم، قم بالمعايرة من بُعد يمكنك التحقق منه بدلاً من ذلك. تستخدم المعايرة المرسومة الهندسة الموجودة بالفعل في ملف PDF هذا، ولهذا السبب فهي المسار الأكثر أمانًا لملف غير مؤكد.

• تفضل البعد المرجعي الطويل والمستقيم. يمثل خطأ نقطة النهاية نفسه نسبة مئوية أصغر من المدى الطويل مقارنةً بالخطأ القصير.
• استخدم البعد الذي تتم طباعة قيمته بشكل واضح على الرسم. لا تستنتج ذلك من باب أو شبكة أو كائن يبدو قياسيًا فقط.
• قم بالتكبير وتمكين Snap to Content عندما تتطابق نقاط النهاية المرجعية مع الخطوط الخطية المتجهة. يقوم PolyPDF بالإبلاغ عندما لا يتم التقاط إحدى نقطتي نهاية المعايرة أو كلتيهما.
• قم بمعايرة الصفحة التي تقوم بقياسها بالفعل. يقوم PolyPDF بتخزين معايرة الصفحة لكل صفحة بدلاً من افتراض أن كل ورقة في مجموعة تشترك في مقياس واحد.

1. افتح ملف PDF وانتقل إلى الصفحة التي تنوي قياسها.
2. افتح لوحة Measurements، واختر عرض Scale، وقم بتأكيد رقم الصفحة الموضح في بطاقة Page Scale.
3. ضمن "الورقة لا"، اختر المعايرة حسب خط الرسم.
4. انقر أو اسحب من أول نقطة نهاية معروفة إلى الثانية. استخدم امتدادًا أفقيًا أو رأسيًا عندما يكون ذلك ممكنًا لأن تحديد نقاط النهاية عادة ما يكون أسهل.

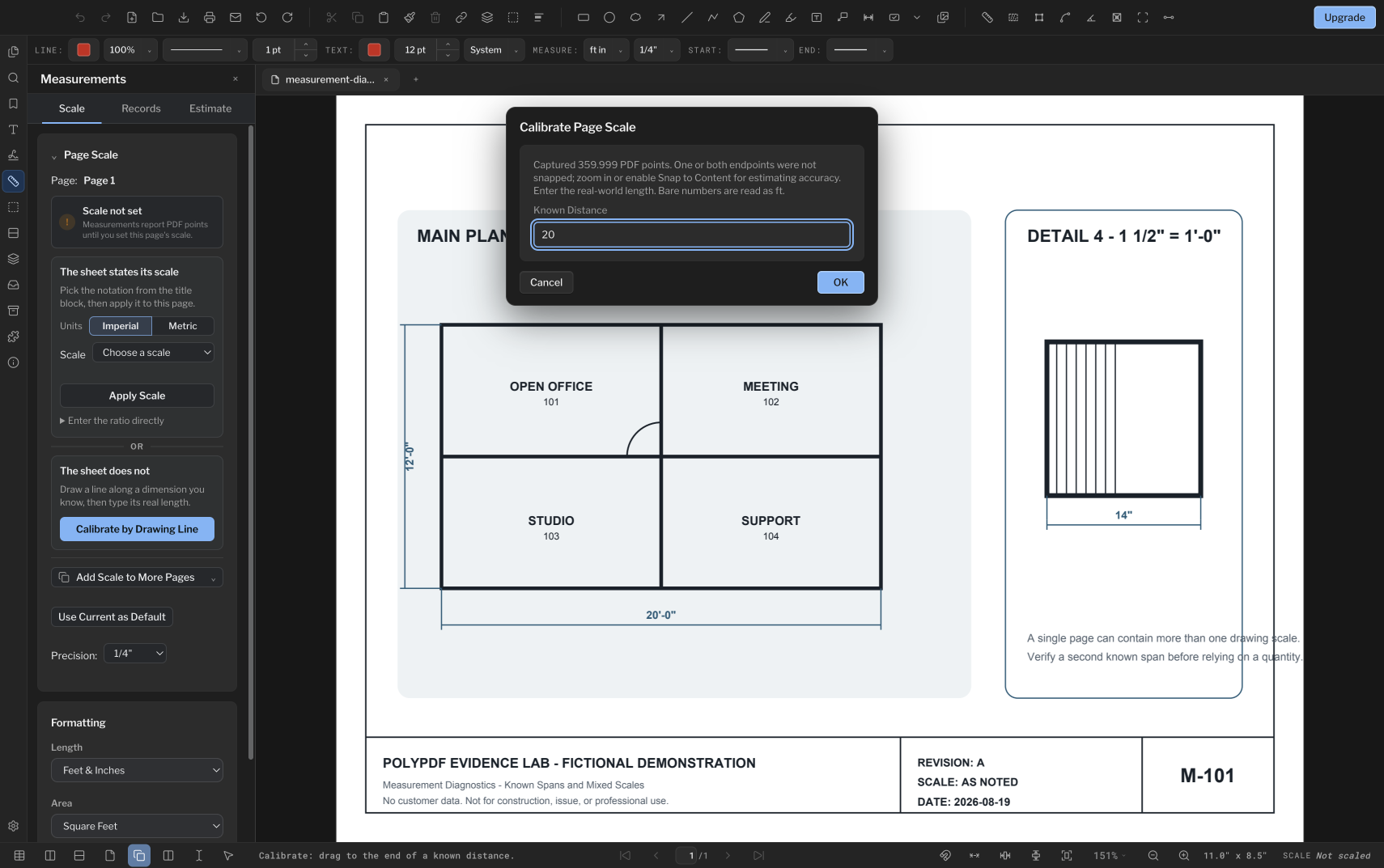

5. في معايرة مقياس الصفحة، أدخل المسافة المعروفة في العالم الحقيقي. مع تنشيط تنسيق القدم والبوصة، تتم قراءة القيمة العارية 20 على أنها 20 قدمًا.
6. تأكد من أن البطاقة تقول "معايرة" وتعرض النسبة الملتقطة بنقاط PDF لكل وحدة أساسية.
7. قم بالتبديل إلى أداة قياس الطول وقياس البعد المسمى الثاني الذي لم يتم استخدامه للمعايرة.

تعني حالة "المعايرة" الخضراء أنه تم حفظ المقياس. وهذا لا يعني أن الخط أو المسافة المكتوبة كانت صحيحة، ولهذا السبب يهم البعد الثاني المعروف.

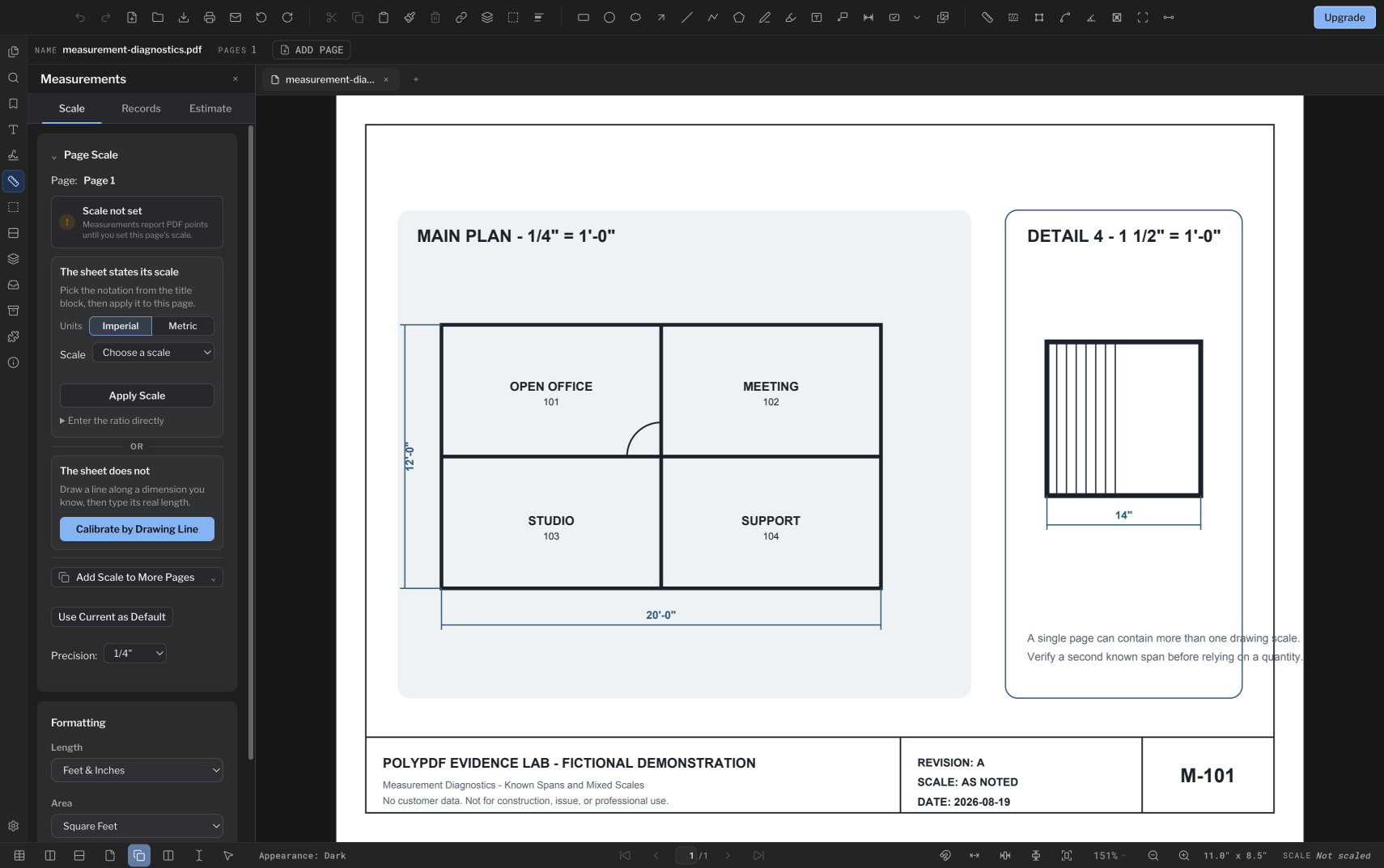

تطبع ورقة العينة بُعدًا أفقيًا يبلغ 20′-0″ على المخطط الرئيسي. يؤدي الالتقاط إلى نقطتي النهاية إلى التقاط 360 نقطة PDF بالضبط. يؤدي إدخال 20 قدمًا إلى جعل تحويل الصفحة واضحًا بدلاً من افتراض أن المقياس المطبوع مقاس 1/4 بوصة قد نجا من التصدير أو المسح الضوئي.

هذا القياس الرأسي المستقل يقرأ بالضبط 12′-0″، مما يتوافق مع البعد المطبوع على الورقة. على رسوماتك الخاصة، قم بإجراء نفس الفحص على النطاق المسمى الثاني وتوقف للتحقق عندما تقع النتيجة خارج نطاق التسامح الذي يتطلبه حصر الكميات. تعتمد الدقة على الرسم نفسه، والمعايرة التي تحددها، والمكان الذي تضع فيه كل نقطة نهاية.

بالنسبة لمجموعة متعددة الصفحات، يقوم "إضافة مقياس إلى المزيد من الصفحات" بنسخ المعايرة الحالية إلى نطاق الصفحات الذي تختاره. استخدم هذه الراحة فقط عندما تشترك تلك الصفحات في نفس النطاق بصدق. يمكن أن تختلف ورقة الغلاف أو المخطط الموسع أو صفحة التفاصيل حتى عندما يتم تجميعها في نفس ملف PDF.

عندما تحتوي صفحة واحدة على تفاصيل أو تكبير بمقياس مختلف، يمكن للوحة Scale Regions في PolyPDF تحديد مقياس منفصل داخل ذلك المخطط. يحتفظ القياس الذي تم إنشاؤه هناك بلقطة لمقياس المنطقة الذي استخدمه، لذا فإن التعديلات اللاحقة لا تعيد صياغة الكمية المسجلة بصمت.

تنتج معايرة واحدة تحويلاً متناسبًا واحدًا للصفحة أو المنطقة. يمكنه تصحيح ملف PDF تم تغيير حجمه بشكل موحد لأن كل طول يتغير بنفس العامل. لا يمكنه إصلاح تشويه المسح الضوئي غير المنتظم، أو صفحة مصورة بمنظور، أو نسخة أصلية مشوهة، أو أجزاء مختلفة من الورقة الممتدة بكميات مختلفة.

• تحقق من فترة ثانية بعيدة عن خط المعايرة، وتحقق من المراجع الأفقية والرأسية عندما يكون الملف مسحًا ضوئيًا.
• إذا وافق اتجاه واحد ولم يوافق الآخر، فلا تقم بحساب متوسط الخطأ في مقياس واحد. احصل على مصدر أفضل أو قصر العمل على منطقة محلية موثقة واذكر القيد.
• لا تستخدم نسبة التكبير/التصغير المعروضة كمقياس رسم. يؤدي التكبير/التصغير إلى تغيير الحجم الذي يظهر على الشاشة، وليس هندسة مساحة PDF المستخدمة في القياس.
• لا تخلط القيم من الصفحات المعايرة وغير المعايرة. في PolyPDF 1.4.0، تشير الصفحة غير المعايرة إلى نقاط PDF فعلية أو نقاط مربعة بدلاً من اختراع مقياس حقيقي.

1. تأكيد الصفحة والمراجعة.
2. اختر الإعداد المسبق للمقياس المعلن أو ارسم خط معايرة معروف.
3. تحقق من الوحدات المحفوظة وحالة مقياس الصفحة.
4. قياس مدى معروف مختلف.
5. تحقق من الاتجاه الثاني إذا تم فحص المصدر.
6. قم بإنشاء مناطق مقياس لتفاصيل ذات أحجام مختلفة.
7. عندها فقط قم بتتبع الأطوال أو المساحات أو المحيطات أو الأعداد وتصدير ورقة العمل.

يتضمن الإصدار المجاني المعايرة وما يصل إلى ثلاثة قياسات تم إنشاؤها يدويًا لكل مستند. يعد البحث عن الرمز بمثابة سير عمل PolyPDF Pro منفصل في الإصدار الحالي.
