مقارنة مراجعة الرسم
مقارنة مخططات PDF على Mac وWindows
قم بإحضار إصدارات الرسم إلى سير عمل واحد لمراجعة سطح المكتب، وافحص اختلافاتها، وحدد المناطق التي تحتاج إلى قرار أو طلب معلومات أو مذكرة تسليم.
مصمم لمراجعة المخططات بعد إصدار ملحق أو نسخة معدّلة: قارن اللوحتين، ثم سجّل القرار أو طلب المعلومات أو ملاحظة التنسيق على المخطط.
مجانًا بدون مؤقت تجريبي: التعليقات التوضيحية والمراجعة والمعايرة و3 قياسات تم إنشاؤها يدويًا لكل مستند وعرض حزمة المراجعة. يتطلب البحث عن الرموز والمكونات الإضافية وتغييرات حزمة المراجعة أو النشر إصدار Pro.
إجابة مختصرة
كيف يمكنك مقارنة نسختين من رسم PDF؟
تأكد من أن ملفات PDF تمثل نفس الورقة، وتحقق من معرفات المراجعة، وقم بمحاذاة موضعها ومقياسها قبل المقارنة. قم بمراجعة الاختلافات المكتشفة مقابل الرسم الفعلي وتسجيل التغييرات ذات الصلة باستخدام التعليقات التوضيحية أو سحب المراجعة. يدعم PolyPDF مقارنة الرسم، ولكن يمكن أن تأتي الاختلافات أيضًا من الصفحات المتغيرة أو العرض المتغير. لا تثبت المقارنة أنه تم العثور على كل تغيير في التصميم.
جرّب المخططين وتحقق من التغييرات الأصلية →01/ لماذا
لا يزال التغيير الذي تم اكتشافه يحتاج إلى سياق المشروع.
يمكن أن تظهر المقارنة أن وحدات البكسل تختلف، لكن المراجع هو الذي يقرر ما إذا كان التغيير يؤثر على النطاق أو قابلية الإنشاء أو التسعير أو التنسيق. يجمع PolyPDF المقارنة المرئية مع أدوات التعليقات التوضيحية بحيث يمكن تسجيل الإجراء التالي على الرسم.
العمل مع مجموعة رسم البناء
قارن المراجعات المعمارية لـ Willow Creek
A101 · A201
- افتح المراجعة A والمراجعة B. قم بإقران A101 مع A101 وA201 مع A201؛ حافظ على محاذاة نطاقات الورقة الكاملة.
- في A101، قم بمراجعة حركة التقسيم بمقدار 6 أقدام بين الغرف 103 و104 وحركة باب الغرفة 104 بمقدار 3 أقدام.
- راجع الزجاج المضاف بطول 6 أقدام في الجهة الجنوبية على A101 وA201، ثم افحص بيانات إصدار الرسم والملاحظات المحدثة.
تتغير مساحة الغرفة 103 من 576 إلى 720 قدمًا مربعًا، والغرفة 104 من 576 إلى 432 قدمًا مربعًا. تبقى مساحة بصمة المبنى الإجمالية 5,760 قدمًا مربعًا. هذه تغييرات أُنشئت في الرسم، وليست عددًا مضمونًا لنتائج الكشف.
هذه قيم مرجعية من الرسم وليست نتائج اختبار جديد للتطبيق. اعمل على نسخة وافحص الملف الذي حفظته بنفسك.
تنزيل المراجعة A · PDF
تنزيل المراجعة B · PDFتدرّب على تغييرات معروفة في المخططات الأصلية
اعثر على ثلاثة تغييرات في مخططي Northline.
قم بتنزيل ورقتي A101 الاصطناعية. افتح المراجعة A، واختر المستند → مقارنة المستندات، وحدد المراجعة B، وقم بتشغيل المقارنة. يحتوي كلا الملفين على مربعات صفحات متطابقة مقاس 18 × 12 بوصة ونفس مقياس الرسم.
- غرفة الاجتماعات 102. يتحرك الجدار الفاصل بمقدار قدمين باتجاه غرفة التركيز. يزيد عرض غرفة الاجتماعات من 14 إلى 16 قدمًا، ويزيد عدد المقاعد من ستة إلى ثمانية.
- مدخل غرفة الاجتماعات. يتحرك المدخل على طول جدار الممر. قم بفحص مواقع الأبواب القديمة والجديدة بالإضافة إلى خط الجدار القريب.
- الغرفة 106. تتحول غرفة الاستراحة إلى مكتبة مواد بأثاث ورفوف مختلفة. تحقق من اسم الغرفة والتخطيط معًا.
هذه ثلاثة تغييرات أُدخلت في المخططات الأصلية، ولا تضمن ظهور ثلاث سحب مراجعة. تختلف أيضًا التسميات وعلامات المراجعة وبيانات خانة العنوان. قد ينتج عن تغيير تصميم واحد عدة مناطق مكتشفة.
إذا بدا أن معظم الصفحة قد تغيرت، فتحقق من المدخلات. قارن ترتيب الصفحات والقص والتدوير ومقياس الطباعة والمحاذاة قبل تفسير النتيجة. قد يجعل المسح الضوئي المزاح أو الممدود الأشكال التي لم تتغير تبدو معدّلة.
قم بتنزيل زوج تدريب A/B الأصلي.
لا يوجد حساب أو بريد إلكتروني مطلوب. هذه الرسومات الخيالية مخصصة للتمرين وليس للبناء. إنها مدخلات مقارنة، وليست نتائج مقارنة ينشئها التطبيق.
تحقق من النتيجة المحفوظة.
اقرأ حالة الإكمال وتفحص كل منطقة. إذا استخدم التشغيل خيارًا احتياطيًا، فقد يتم تخزين علاماته في الصفحة بدلاً من أن تكون قابلة للتحرير. احفظ باسم جديد، وأعد فتح الملف، وتحقق من النتيجة في عارض PDF الخاص بالمستلم.

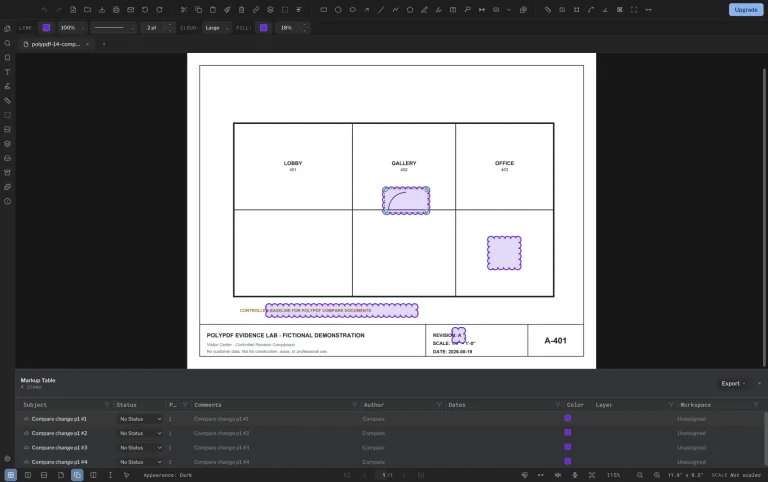

تأكدنا من تطابق حدود الصفحات في الملفين ومن التغييرات الموضحة في المخططات الأصلية. لا يثبت هذا التمرين معدل اكتشاف أو نتائج الإصدار الحالي على Mac أو Windows. يوضح مثال سحب المراجعة الأربع المنفصل في الدليل إصدار التطبيق ونطاق التحقق الخاصين به.
قم بإعداد تسليم المراجعة →02/ سير العمل
من مصدر PDF إلى نتيجة يمكنك مراجعتها.
- 01
قم بتأكيد الصفحتين المصدريتين
تحقق من رقم الورقة والمراجعة وحجم الصفحة والاتجاه والمقياس قبل معالجة الاختلافات المرئية مع تغيرات التصميم.
- 02
قم بإجراء مقارنة الرسم
استخدم ملفات PDF الحالية والسابقة لعرض المناطق التي تختلف وتركيز المراجعة على مناطق المراجعة المحتملة.
- 03
افحص كل تغيير ذي معنى
تمييز مراجعات التصميم الفعلية عن تحديثات كتلة العنوان، أو الضوضاء النقطية، أو عمليات المسح المتغيرة، أو اختلافات المحاذاة.
- 04
ضع علامة على الرد المطلوب
أضف سحابة مراجعة أو وسيلة شرح أو ملاحظة أو ختم حيث يحتاج الفريق إلى التوضيح أو التسعير أو التنسيق أو الإقرار.
03/ صالح
الانتقال من "شيء تغير" إلى إجراء قابل للمراجعة.
- يدعم سير عمل سطح المكتب المحلي لمجموعات الرسم الحساسة.
- يحتفظ بنتائج المقارنة بجانب أدوات التنقل والمراجعة العادية لملفات PDF.
- يتيح للمراجعين إضافة السحب ووسائل الشرح حول مناطق المراجعة ذات المعنى.
- يحتفظ بملف PDF مميز يمكنه إدخال سجل المشروع الحالي.
- يعمل على نظامي التشغيل Mac وWindows لفرق المشاريع ذات الأنظمة الأساسية المختلطة.
ابدأ بالتطبيق المجاني. ادفع مرة واحدة لفتح كل سير عمل احترافي.
استخدم PolyPDF 1.x للأبد على ما يصل إلى 3 أجهزة كمبيوتر تعمل بنظام Mac أو Windows. يتم تضمين كل تحديث لـ PolyPDF 1.x. قد تكون الإصدارات الرئيسية المستقبلية ترقيات اختيارية مدفوعة الأجر.
ضمان استعادة الأموال لمدة 14 يومًا. جرب PolyPDF على رسوماتك الخاصة، بدون مخاطر.
04/ الأسئلة الشائعة
أسئلة قبل اختباره.
هل مقارنة رسم PDF مجانية في PolyPDF؟
تتوفر مقارنة المستندات في Free وPro على Mac وWindows. يشمل Free أيضًا التعليقات التوضيحية ومراجعة المخططات. تتطلب التراكبات الملونة وإنشاء حزم المراجعة وتحديثها ونشرها إصدار Pro. يتيح Free عرض الحزم الموجودة والتنقل فيها.
كيف تختلف مقارنة PDF عن التراكب؟
تكتشف مقارنة المستندات الاختلافات المعروضة وتنشئ ملف PDF منفصلاً للمقارنة، عادةً مع سحابات المراجعة القابلة للتحرير. تقوم صفحات التراكب بتركيب لقطات الصفحة للفحص البصري باستخدام عناصر التحكم في اللون والعتامة؛ ولا يقوم تلقائيًا بإدراج التغييرات المكتشفة.
لماذا تغير شكل الرسم بالكامل تقريبًا؟
تحقق من هوية الصفحات وترتيبها والقص والتدوير ومقياس الطباعة والمحاذاة. قد تُحدث صور المسح الضوئي المزاحة أو الممدودة فروقًا بصرية واسعة. عالج هذه الاختلافات قبل اعتبار المناطق المكتشفة تغييرات في التصميم.
ما الذي يجب علي التحقق منه قبل مقارنة رسمين؟
تأكد من هوية الورقة ومراجعتها واتجاهها وحجم الصفحة وحجمها. يمكن أن يؤدي المسح الضوئي الذي تم إزاحته أو الورقة التي تم اقتصاصها بشكل مختلف إلى إنشاء اختلافات مرئية لا تمثل تغييرات في التصميم.
هل تحل المقارنة محل مراجعة المراجعة الرسمية؟
لا، فهو يساعد على تركيز الانتباه، لكن سجل المراجعة الصادر والمراجع المؤهل يظلان موثوقين. كل اختلاف تم اكتشافه لا يزال يحتاج إلى سياق.
هل يمكنني تحديد الاختلافات بعد ذلك؟
نعم. استخدم سحب المراجعة ووسائل الشرح والنص والأشكال والطوابع لتسجيل ما يحتاج الفريق إلى مراجعته أو التصرف بناءً عليه.
هل يجب علي استخدام مقارنة المستندات أو حزمة المراجعة؟
استخدم مقارنة المستندات للحصول على اختلاف مرئي مركز بين ملفي PDF. استخدم حزمة المراجعة عندما يحتاج إصدار الرسم الكامل إلى تسوية الورقة، وأعمال المراجعة المنفذة، ومراجعة التغيير والتأثير، والمراجع، والنشر الخاضع للرقابة.
