البحث عن الرموز (البحث المرئي سابقًا)
البحث المرئي وعد الرموز في PDF
التقط رمزًا من الورقة، واسمح لـ PolyPDF بالعثور على التطابقات المرئية، ومراجعة النتائج، وتنفيذ المجموعة المقبولة كسلسلة عدد.
البحث عن الرمز هو سير عمل PolyPDF Pro. قم بالتقاط مثال واحد، وراجع كل مرشح، وقم بتنفيذ المطابقات المقبولة كسلسلة عدد واحدة مرتبطة.
مجانًا بدون مؤقت تجريبي: التعليقات التوضيحية والمراجعة والمعايرة و3 قياسات تم إنشاؤها يدويًا لكل مستند وعرض حزمة المراجعة. يتطلب البحث عن الرموز والمكونات الإضافية وتغييرات حزمة المراجعة أو النشر إصدار Pro.
إجابة مختصرة
كيف تحسب الرموز المتكررة في ملف PDF الخاص بالإنشاء؟
في PolyPDF Pro على Mac أو Windows، التقط رمزًا واضحًا وابحث في الصفحات المحددة، ثم راجع كل تطابق محتمل واعتمد التطابقات المقبولة كسلسلة Count مرتبطة. تحقق من نطاق الرسم وافصل أنواع وحدات الإنارة في فئات مستقلة بورقة العمل. يطابق البحث عن الرموز الأشكال الرسومية، لا الأحرف النصية. يفتح Free الرسومات للمراجعة لكنه لا يتيح البحث عن الرموز.
راجع تمرين عد وحدات الإنارة ←01/ لماذا
يكون العد التلقائي هو الأسرع عندما يظل الإنسان مسيطرًا.
تختلف رموز الرسم حسب جودة المسح الضوئي ووزن الخط والتدوير والهندسة القريبة. يتعامل PolyPDF مع البحث عن الرموز باعتباره سير عمل قابلاً للمراجعة: تختار المثال، وتفحص التطابقات المرشحة، وتلتزم بالنتائج التي أنت على استعداد لاستخدامها.
العمل مع مجموعة رسم البناء

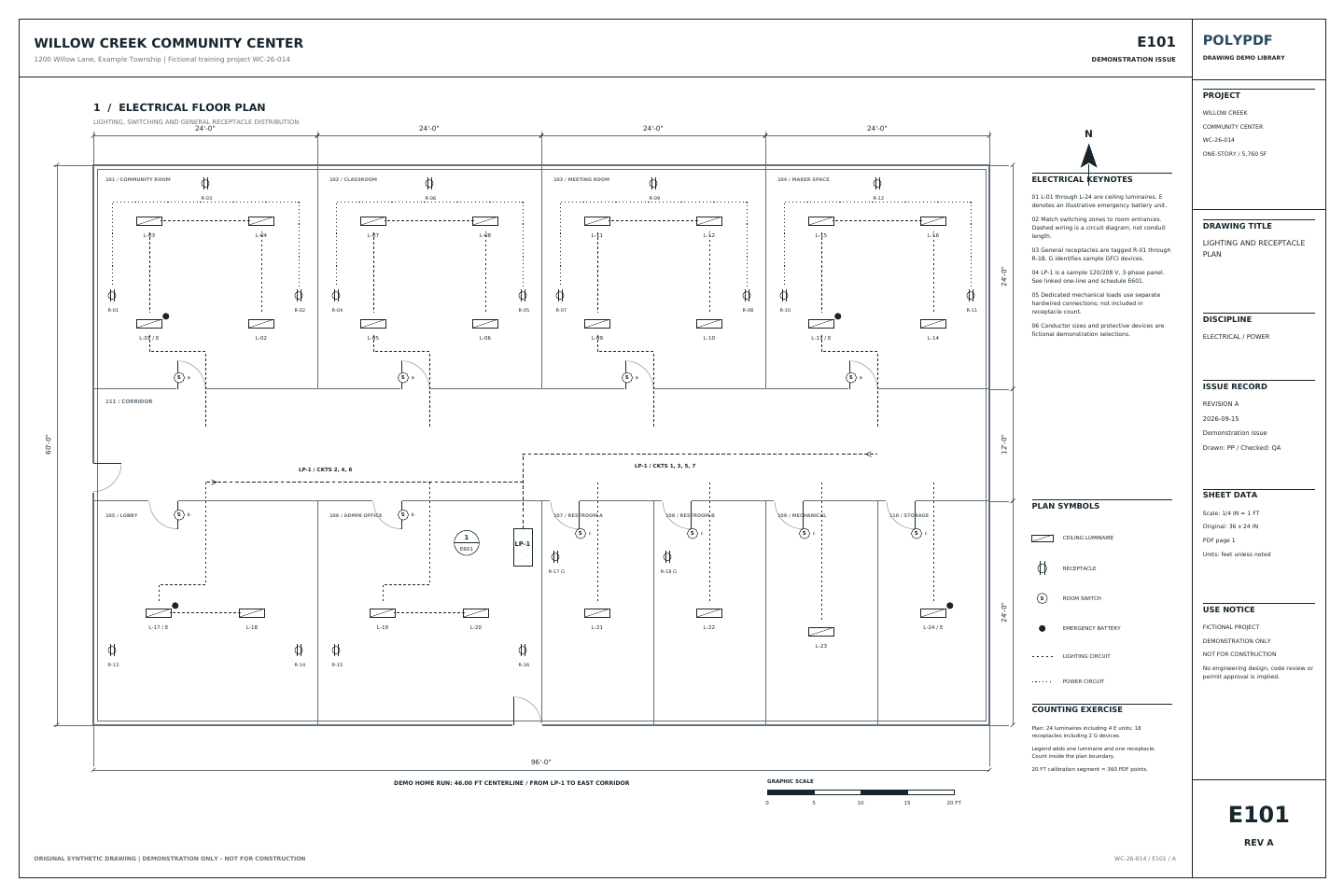

احصر وحدات الإنارة في مخطط Willow Creek
E101 · E601
- افتح E101 وحدد رمز وحدة الإنارة في وسيلة الإيضاح. قم بإحصاء الخطة فقط، باستثناء الأمثلة التوضيحية والتفاصيل.
- راجع وحدات الإنارة الـ24 في المخطط، ومنها 4 للطوارئ. الأربع مشمولة في العدد 24 ولا تُضاف إليه مرة أخرى.
- معايرة مرجع 20 قدم. تتبع مخطط LP-1 / CKTS 1، 3، 5، 7 من اللوحة، ثم الشمال والشرق: 8 + 38 = 46 قدمًا.
تمثل الأسلاك المتقطعة مخطط دائرة، وليست حصرًا لمواسير الكهرباء. تتطلب Symbol Search إصدار Pro؛ راجع كل تطابق مقترح. وحدات الإنارة الـ24 والطول 46 قدمًا قيم مرجعية من الرسم وليست نتائج التطبيق.
هذه قيم مرجعية من الرسم وليست نتائج اختبار جديد للتطبيق. اعمل على نسخة وافحص الملف الذي حفظته بنفسك.
طابق أعداد وحدات الإنارة والمآخذ باستخدام ورقة المراجعة الكهربائية ← (الإنجليزية)
قم بتنزيل الرسم النموذجي · PDFاختر سير عمل العد
افحص الرسم في Free. شغّل البحث عن الرموز باستخدام Pro.
يفتح إصدار Free ملف PDF التدريبي للمراجعة والتعليقات والمعايرة، مع ما يصل إلى 3 قياسات يدوية لكل مستند. لا يتيح البحث عن الرموز. فعّل Pro لالتقاط رمز ومراجعة التطابقات المحتملة واعتماد سلسلة العد المقبولة.
استخدم البحث عن الرموز عن رسومات البناء المتكررة مثل وحدات الإنارة أو المنافذ أو الناشرات. استخدم البحث عن النص أو التعرف الضوئي على الحروف عندما تحتاج إلى كلمات وتسميات. عدد الرموز ليس عدد الكلمات، أو تصميم الدائرة، أو تقدير السعر.
Pro الشخصي: 74.95 دولارًا أمريكيًا، دفعة واحدة. استخدم PolyPDF 1.x للأبد على ما يصل إلى 3 أجهزة كمبيوتر تعمل بنظام Mac أو Windows. يتم تضمين كل تحديث لـ PolyPDF 1.x. قد تكون الإصدارات الرئيسية المستقبلية ترقيات اختيارية مدفوعة الأجر.
ابدأ بملف يمكنك فحصه.
قم بتنزيل التطبيق المجاني للتحقق مما إذا كانت رسوماتك مفتوحة ومراجعتها بشكل صحيح. يتطلب تمرين العد التلقائي أدناه إصدار Pro؛ لا يؤدي تنزيل التطبيق إلى فتح البحث عن الرموز.
مجانًا بدون مؤقت تجريبي: التعليقات التوضيحية والمراجعة والمعايرة و3 قياسات تم إنشاؤها يدويًا لكل مستند وعرض حزمة المراجعة. يتطلب البحث عن الرموز والمكونات الإضافية وتغييرات حزمة المراجعة أو النشر إصدار Pro.
اقرأ سياسة استرداد الأموال عند الشراء المباشر → (الإنجليزية)
قم بمراجعة النطاق قبل قبول الإجمالي
تحقق من نوعين من وحدات الإنارة في E-101.
تحتوي ورقة التدريب المنفصلة E-101، المراجعة A، على 8 وحدات إنارة من النوع A و4 من النوع B. هذه كميات مرجعية من الرسم الأصلي، وليست نتائج مؤكدة للبحث عن الرموز. تستخدم لقطات الشاشة القديمة أوراقًا توضيحية مختلفة.
- تحديد النطاق. عد وحدات الإنارة فقط داخل حدود الخطة. النوع A عبارة عن دائرة بها صليب؛ النوع B هو مربع. احتفظ بالنوعين في فئات ورقة عمل منفصلة.
- البحث والمراجعة مع Pro. حدد الصفحة الحالية والتقط رمزًا واحدًا كاملاً من النوع A. قم بفحص كل مرشح قبل اختيار Count. كرر بشكل منفصل للنوع ب؛ مقارنة المجاميع التي تمت مراجعتها مع الجدول المرجعي.
- التحقيق في الاختلافات. تحقق من الرموز المفقودة والإيجابيات الكاذبة والأعداد المتداخلة ومربع الالتقاط. لا تخفض عتبة الثقة فقط لفرض المجموع المتوقع. في رسوماتك الخاصة، استبعد أيضًا وسائل الإيضاح وجداول العناصر والعناصر خارج نطاقك.
- التوفيق بين عملية التسليم. تحقق من علامات الصفحة مقابل كل فئة في ورقة العمل. امسح عوامل التصفية عندما تحتاج إلى التصدير الكامل، واحتفظ بالأعداد منفصلة عن أطوال المسار، ثم احفظ نسخة وأعد فتحها. مراجعة الكميات المصدرة قبل تطبيق الأسعار أو العمالة.
| نوع وحدة الإنارة | مرجع مرئي | العدد المتوقع |
|---|---|---|
| النوع A | دائرة بداخلها علامة تقاطع | 8 |
| النوع B | مربع | 4 |
المسار بطول 42 قدمًا في مرجع CSV هو طول، وليس عدد آخر لوحدات الإنارة. لا تقم بإضافته إلى صفي العد.
اتبع دليل البحث عن الرموز المفصل → راجع نطاق حصر الكميات الكهربائية ← (الإنجليزية)
أُعيد رسم مخططات التدريب في 17 أكتوبر 2026 بإضافة الجدران والأبواب والأبعاد ومفاتيح الرموز وخانات العنوان. تحتفظ الأمثلة المقاسة بمقياس الرسم والهندسة والتعليقات الأصلية التي أُنشئت على Mac فوق خلفيات الرسم المحدّثة. هذه نسخ مشتقة أُعيد نشرها وليست ملفات جديدة مصدّرة من تطبيق سطح المكتب. تأتي مجاميع أوراق العمل بصيغتي CSV وPDF من الاختبار الأصلي في 16 أكتوبر.
احسب وحدات الإنارة داخل المخطط فقط. استبعد رموز مفتاح الرسم ومربعات JB الصغيرة عند نهايتي المسار.
قم بتنزيل الملفات المرجعية.
لا يوجد حساب أو بريد إلكتروني مطلوب لهذه الملفات. هذا الرسم الاصطناعي للتمرين وليس للبناء.
لم تُتحقق أعداد وحدات الإنارة بتشغيل Symbol Search في الإصدار الحالي على Mac أو Windows. يؤكد ناتج تمرين الكهرباء الموجود من Mac 1.6.6 build 38 طول المسار البالغ 42 قدمًا فقط، ولا يثبت دقة العد التلقائي.
02/ سير العمل
من مصدر PDF إلى نتيجة يمكنك مراجعتها.
- 01
حدد مثالا نظيفا
ارسم مربع التقاط بإحكام حول رمز تمثيلي واحد وتجنب التسميات أو الخطوط غير ذات الصلة عندما يكون ذلك ممكنًا.
- 02
قم بتشغيل بحث الرمز
يقوم PolyPDF بمسح ملف PDF بحثًا عن مناطق متشابهة بصريًا ويعيد التطابقات المرشحة دون الحاجة إلى نص التعرف الضوئي على الحروف (OCR) أو نموذج CAD.
- 03
مراجعة المرشحين
افحص النتائج المميزة واضبط التحديد أو حد البحث عندما يحتوي الرسم على رموز متشابهة المظهر.
- 04
ارتكاب سلسلة العد
قم بتحويل المطابقات المقبولة إلى تعليقات توضيحية مرقمة تغذي ورقة عمل حصر الكميات وتظل مرئية على الصفحة.
03/ صالح
عدد متكرر يمكنك التحقق منه مقابل الرسم.
- يعمل من خلال مظهر الرمز المرئي بدلاً من الاعتماد على النص القابل للبحث.
- يبقي مطابقات المرشح قابلة للمراجعة والتعديل قبل الالتزام بالعد.
- ينشئ علامات عدد مرقمة يمكن تدقيقها على الورقة.
- يتم تغذية الأعداد المقبولة في نفس ورقة العمل مثل الأطوال والمساحات.
- مضمن مع PolyPDF Pro، بدون حد أقصى لعدد منفصل لكل بحث.
ابدأ بالتطبيق المجاني. ادفع مرة واحدة لفتح كل سير عمل احترافي.
استخدم PolyPDF 1.x للأبد على ما يصل إلى 3 أجهزة كمبيوتر تعمل بنظام Mac أو Windows. يتم تضمين كل تحديث لـ PolyPDF 1.x. قد تكون الإصدارات الرئيسية المستقبلية ترقيات اختيارية مدفوعة الأجر.
ضمان استعادة الأموال لمدة 14 يومًا. جرب PolyPDF على رسوماتك الخاصة، بدون مخاطر.
04/ الأسئلة الشائعة
أسئلة قبل اختباره.
هل البحث عن الرمز هو نفس OCR؟
لا، يقوم التعرف الضوئي على الحروف بالبحث عن النص. يبحث رمز البحث عن المناطق التي تشبه مثال الرمز الذي تلتقطه من الرسم.
هل سيجد كل رمز بشكل مثالي؟
ليس على كل رسم. تعتمد جودة المطابقة على ملف PDF المصدر، واتساق الرمز، والتدوير، وجودة المسح الضوئي، واختيار الالتقاط. قم بمراجعة المرشحين قبل إجراء عملية العد.
هل تم تضمين بحث الرمز في الإصدار المجاني؟
لا، إن البحث عن الرموز هو سير عمل احترافي في إصدار PolyPDF الحالي. يزيل ترخيص Pro نفسه أيضًا الحد الأقصى للقياسات التي تم إنشاؤها يدويًا، ويفتح المكونات الإضافية المثبتة، ويمكّن تحديثات حزمة المراجعة ونشرها.
